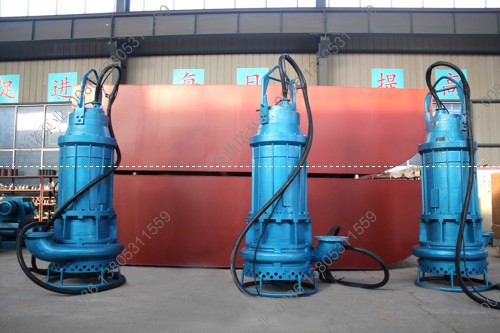

潜水抽沙泵
产品简介:

潜水抽沙泵概述

NSQ型潜水抽沙泵是电机与水泵同轴潜入介质中工作的水力机械,该泵过流部件采用高合金耐磨材料制造,具有较好的耐磨性,过流通道大,适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质.该系列产品吸收国内外先进技术设计制造,水泵除主叶轮外在底部增加一套搅拌叶轮,能将沉积的淤渣喷击成湍流,是水泵在没有辅助装置的情况下实现高浓度输送。独特的密封装置能够有效平衡油室内外压力,最大限度保护了机械密封的可靠性,电机采用过热保护、进水检测保护等多种保护措施,能够在恶劣的工况条件下长期安全的运行。
  潜水泥沙泵适用于建筑抽黄沙、粉沙、淤泥、矿厂尾矿泵、矿砂、铁砂矿、污水处理厂沉淀物等。

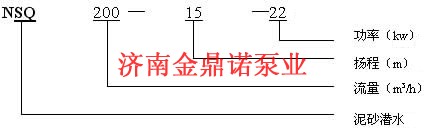

潜水抽沙泵型号意义



结构特点


1. 整机为干式下泵型,电机采用油室密封方式,内设机械密封,能有效防止高压水和杂质进入电机内腔。
2. 除主叶轮外,还有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造,耐磨、耐腐、排污能力强,能通过较大的固体颗粒。
4. 电机潜入水下,不受吸程限制,吸渣率高,清淤更彻底。
5. 整体设备简化,不许配备辅助搅拌装置或喷射装置,操作简便,机组总投资降低。
6. 搅拌叶轮直接接近沉积面,通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置,增加介质浓度


使用条件


1.电源为50Hz/380V三相交流电源,配电变压器的容量为2-3倍电机额定容量。
2.介质温度不得超过60℃,不含易燃易爆性气体。
3.介质中固体颗的最大重量浓度:灰渣为45%,矿渣为60% 。
4.机组潜水深度:不大于20米,最小潜水深度以淹没电机为准。
5.机组在介质中的工作位置为立式,工作状态为连续。


产品选型

NSQ潜水抽沙泵规格较多,能适用于不同用户的不同工况,只有正确合理的选用符合工况的规格及方式,才能以较少的投入发挥最佳的效益,同时,合理的工况能有效地延长水泵寿命,方法如下:

1. 掌握现场情况是否与使用条件符合(电压、频率、水质、电源容量等)。

2. 选择水泵规格
1)流量的初步选择:根据需求确定水泵流量。
2)管路的确定:根据输送介质计算临界沉降流速,合理选择管路直径。
3)管路损失计算:根据管路长度和弯管、阀门数量计算管路损失。
4)水泵扬程计算:水泵扬程=水面至出水口垂直高差+管路损失+出口压力+安全余量(10%)。
5)根据流量扬程确定水泵型号
6)确定安装方式:固定式、移动式。

3. 友情提示
1)只有闭式系统存在出口压力,开式系统出口压力为0.
2)水泵配套电机功率是按照中等浓度(介质密度1.3)计算,当用于较高浓度输送时应重新复核。
3)当介质不能淹没电机或介质温度大于60℃时,应选用冷却罩强制冷却,冷却水压力2-3kg,冷却水流量5-8立方/小时。
4)水泵出口应设置阀门,水泵开机时应关闭阀门后启动电机,待正常运转后逐渐打开阀门。
5)停机时必须先关闭阀门在切断电源,以防止管路水锤造成水泵严重损坏。
6)为防止管路堵塞,停机前应输送一段时间的清水冲洗管路,直至出水口流出清水为止。

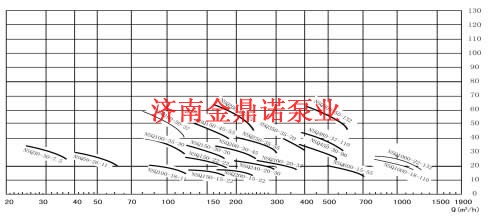

性能参数及性能曲线(公告:自2015年元旦起,金鼎诺NSQ潜水抽沙泵所有型号产品外观颜色改用蓝色)

序号

型号

流量
m3/h

扬程
m

电机功率kw

转速
r/min

效率

间接通过最大颗粒mm

出水口径
mm

1

NSQ25-12-3

25

12

3

1450

50

7

50

2

NSQ20-25-4

20

25

4

1450

43

6

50

3

NSQ45-15-5.5

45

15

5.5

1450

58

13

80

4

NSQ20-30-5.5

20

30

5.5

1450

48

7

50

5

NSQ50-10-5.5

50

10

5.5

1450

60

13

80

6

NSQ25-30-7.5

25

30

7.5

1460

54

7

80

7

NSQ32-20-7.5

32

20

7.5

1460

53

13

80

8

NSQ 45-15-7.5

45

15

7.5

1460

55

13

80

9

NSQ 100-10-7.5

100

10

7.5

1460

60

21

100

10

NSQ30-30-7.5

24

31

7.5

1460

43

13

80

30

30

36

29

11

NSQ 70-20-11

70

20

11

1460

55

13

80

12

NSQ 25-40-11

25

40

11

1460

48

13

80

13

NSQ50-21-11

35

22

11

1460

48

21

80

50

21

60

20

14



NSQ50-26-11

35

29

11

1460

48

13

80

50

26

60

24

15

NSQ100-16-11

70

20

11

1460

55

21

100

100

18

120

15

16

NSQ100-18-11

70

20

11

1460

55

21

100

100

18

120

15

17



NSQ25-40-15

18

41



15



1460



35



13



80

25

40

30

39

18

NSQ50-26-15

35

29

15

1460

48

13

80

50

26

60

24

19



NSQ50-35-15

35

38

15

1460

47

13



100

50

35

60

32

20

NSQ60-30-15

42

33

15

1460

50

13

100

60

30

72

27

21

NSQ75-25-15

52

28

15

1460

51

13

100

75

25

90

22

22

NSQ100-18-15

70

20

15

1460

55

21

100

100

18

120

15

   23

NSQ150-15-15

105

17

15

1460

56

21

100

150

15

180

13

24

NSQ 200-12-18.5

200

12

18.5

980



45

150

25



NSQ 75-35-22

52

38

22

980

48

13



100

75

35

90

32

26



NSQ 75-45-22

52

48

22

980

48

13

100

75

45

90

42

27



NSQ 100-25-22

70

27

22

980

55

14

100

100

25

120

22

28

NSQ150-22-22

105

25

22

980

60

32

150

150

22

180

20

29

NSQ200-15-22

140

17

22

980

60

45

150

200

15

240

13.5

30



NSQ100-35-30

70

38



30



980



50



21



100

100

35

120

31

31

NSQ150-30-30

105

33

30

980

50

21

150

150

30

180

26

32



NSQ 200-25-30

140

28



30



980



52



25



150

200

25

240

21

33



NSQ 250-20-30

175

23



30



980



60



25



150

250

20

300

18

34

NSQ 300-15-30

300

15

30

980

57

28

200

35



NSQ100-50-37

70

53



37



980



43



13



100

100

50

120

47

36

NSQ300-20-37

240

22

37

980

58

28

150

300

20

360

17

38



NSQ400-15-37

280

18



37



980



59



28



200

400

15

480

12

39



NSQ 100-60-45

70

64

45

980

43

13



100

100

60

120

55

40

NSQ200-30-45

140

33

45

980

53

25

150

200

30

240

27

41

NSQ 500-15-45

500

15

45

980

57

46

250

,

350

42

NSQ150-45-55

105

47

55

980

50

21

150

150

45

180

42

43

NSQ250-35-55

175

38

55

980

53

36

150

250

35

300

33

44



NSQ 300-30-55

210

34

55

980

55

36



150

300

30

360

26

45

NSQ600-15-55

420

18

55

980

62

32

250

600

15

720

11

46



NSQ 150-55-75

105

58

75

980

48

15



150

150

55

180

51

47



NSQ 150-60-75

105

63

75

980

48

15



150

150

60

180

56

48

NSQ200-45-75

140

48

75

980

52

18

150

200

45

240

41

49



NSQ 200-55-75

140

58

75

980

50

18



150

200

55

240

51

50



NSQ350-35-75

245

38



75



980



60



29



200

350

35

420

31

51

NSQ400-25-75

280

29

75

980

62

29

200

400

25

480

23

52



NSQ 200-60-90

140

63



90



980



50



14



150

200

60

240

57

53



NSQ 250-55-90

170

58

90

980

50

14



150

250

55

300

52

54



NSQ 300-45-90

210

50

90

980

52

25



150

300

45

360

39

55



NSQ 300-50-90

210

54

90

980

52

25



150

300

50

360

45

56



NSQ 400-40-90

280

44

90

980

54

28



200

400

40

480

36

57



NSQ 450-30-90

315

34

90

980

64

25



200

450

30

540

25

58

NSQ500-25-90

350

30

90

980

65

25

200

500

25

600

20

59

NSQ 250-60-110

175

64

110

980

54

18

150

250

60

300

55

60

NSQ 300-60-110

210

64

110

980

55

18

150

300

60

360

56

61

NSQ400-50-110

280

54

110

980

56

28

200

400

50

480

45

62



NSQ 500-35-110

350

38

110

980

61

32



200

500

35

600

31

63



NSQ 600-30-110

420

33

110

980

64

35



250

600

30

720

26

64



NSQ 800-25-110

560

28

110

980

66

50



300

800

25

960

21

65

NSQ1000-18-110

700

22

110

980

68

50

300

1000

18

1200

13

66

NSQ780-26-110

545

29

110

980

68

50

300

780

26

935

22

67

NSQ400-60-132

280

64

132

980

68

28

200

400

60

480

55

68

NSQ500-45-132

49

132

980

67

28

200

500

45,

600

42

69

NSQ500-55-132

350

59

132

980

70

28

200

500

55

600

52

70

NSQ800-35-132

560

38

132

980

70

42

300

800

35

960

32

71

NSQ1000-22-132

700

27

132

980

71

50

300

1000

22

1200

17

72



NSQ 1250-15-132

875

18

132

980

70

56



300

1250

15

1500

12

73



NSQ 600-50-160

420

56

160

980

65

28



200

600

50

720

43

74

NSQ650-52-160

455

56

160

980

65

28

200

650

52

780

44

75



NSQ 1000-30-160

700

34

160

980

70

53



300

1000

30

1200

25



76



NSQ 1250-25-160

875

28

160

980

70

56

350

1250

25

1500

22

77

NSQ780-50-185

780

50

185

980

64

38

300

78

NSQ600-55-200

420

59

200

980

62

28

250

600

55

720

50

79



NSQ 800-45-200

560

49

200

980

66

42



300

800

45

960

40

80



NSQ 1000-40-200

700

45

200

980

70

42



300

1000

40

1200

35

81



NSQ 1500-20-200

1050

24

200

980

71

56



350

1500

20

1800

15



82



NSQ 2000-20-200

1400

25

200

980

72

56



400

2000

26

2400

14

83

NSQ800-55-220

560

60

220

980

66

38

300

800

55

960

50

84

NSQ1250-35-220

875

39

220

980

70

45

350

1250

35

1500

30



85

NSQ1500-35-250

1050

40

250

980

72

50

350

1500

35

1800

30

86

NSQ1750-30-250

1225

34

250

980

70

55

350

1750

30

2100

25

87

NSQ2000-35-315

1400

40

315

980

72

60

400

2000

35

2400

30









, ,

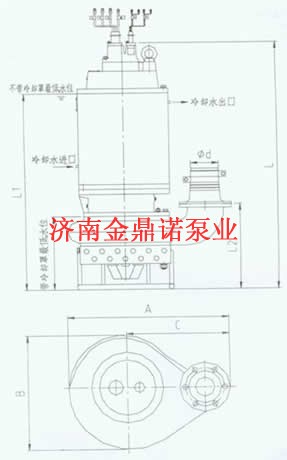

序号

型号

L
(mm)

L1
(mm)

L2
(mm)

A
(mm)

B
(mm)

C
(mm)

d
(mm)

1

NSQ30-30-7.5

842

700

296

605

390

396

80

2

NSQ50-21-11

913

738

300

606

406

405

100

3

NSQ100-18-11

913

738

300

606

406

405

100

4

NSQ50-26-15

950

774

300

640

385

422

80

5

NSQ60-30-15

950

774

290

632

385

422

100

6

NSQ100-18-15

950

774

300

640

385

422

100

7

NSQ150-15-15

990

814

340

620

410

455

150

8

NSQ150-22-22

1401

1135

535

883

630

568

150

9

NSQ200-15-22

1375

1110

507

870

630

551

150

10

NSQ150-30-30

1452

1144

425

832

630

605

150

11

NSQ300-20-37

1567

1170

510

1070

595

775

150

12

NSQ200-30-45

1699

1255

495

1006

665

650

150

13

NSQ150-45-55

1692

1248

488

1011

678

640

150

14

NSQ250-35-55

1699

1255

495

1006

665

650

150

15

NSQ600-15-55

1720

1275

515

1052

711

675

250

16

NSQ200-45-75

1904

1425

488

1011

678

640

150

17

NSQ400-25-75

1888

1410

485

1422

665

1047

200

18

NSQ500-25-90

1888

1410

485

1422

665

1047

200

19

NSQ400-50-110

2225

1550

500

1190

760

790

200

20

NSQ1000-18-110

2407

1725

626

1640

854

1207

300

21

NSQ780-26-110

2407

1725

626

1640

854

1207

300

22

NSQ400-60-132

2328

1665

520

1540

849

1117

200

23

NSQ500-45-132

2320

1656

472

1124

823

739

200

24

NSQ500-55-132

2320

1656

472

1124

823

739

200

25

NSQ800-35-132

2538

1784

601

1581

802

1177

300

26

NSQ1000-22-132

2465

1801

626

1640

854

1207

300

27

NSQ650-52-160

2673

1772

472

1124

823

739

200

28

NSQ600-55-200

2673

1772

472

1140

823

739

250

29

NSQ800-55-220

2934

1993

710

1686

900

1229

300

30

NSQ1250-35-220

2922

2021

730

2150

977

1630

350

31

NSQ1500-35-250

3012

2111

730

2150

977

1630

350

32

NSQ1750-30-250

3012

2111

730

2150

977

1630

350

33

NSQ2000-35-315

3235

2261

804

2260

1026

1730

400


安装及使用注意事项


1、安装前准备
1) 启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏,紧固件是否松动或脱落。
2) 检查电缆有无破损、断裂等现象,如有损伤,需要更换以免漏电。
3) 检查电源装置是否安全可靠,额定电压与铭牌必须相符。
4) 用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50兆欧。
5) 检查油室中的油量是否适合,机组在立式位置时油位应与注油口平齐。
6) 带冷却水罩的潜水泵开机时必须确保持续注入清洁冷水,并确保排水口畅通,冷却水应从下端一侧流入,从另一侧上端流出。

2、注意事项
水泵正常运转后,应随时观察电源电压、工作电流、水泵流量及水泵振动是否正常,如发生下列情况之一,应立即停机检查:
1) 工作电流超过额定电流。
2) 额定扬程下,流量降低20%以上或间断出水。
3) 电源电压过高或过低。
4) 水泵有明显的震动或噪音

3、安装注意事项
1) 电气接线:电气接线应由正式电工按照电路图施工,安装过程中应随时检测绝缘电阻,安装完成后检测电机绝缘电阻不得小于5兆欧。吊起水泵,点动观察转向,从电机方向往下看水泵顺时针旋转,如转向不对,更换三相电源任意两根接头。
2) 严禁用泵的电缆作为安装和起吊绳用,以免发生危险。
3) 水泵应垂直潜入水中,不允许横放,不能陷入污泥中,水泵移动时,必须切断电源


4、存放注意事项
1) 电泵多次使用后,必须放入清水中运转数分钟,防止泵内留下沉积物,保证电泵清洁。
2) 长期不用时,应将电泵从水中取出,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
3) 在正常工作条件下,电泵工作一年后,应进行维护保养,更换已磨损的易损件,检查紧固状态,补充或更换轴承润滑脂及油室中的绝缘油,保证电泵良好运转。


使用实例

水中搅拌效果示意图
带搅拌叶轮电泵安全搅拌范围
黄河清淤工程
DPB型电泵平台并联式清淤设备示意图



故障原因及排除方法



故障现象

可能产生的原因

解决方法

电流偏高超过额定电流

1、水泵又擦抗

1、调整间隙

2、装置扬程太低,水泵偏大流量运行

2、阀门控制流量或更换合适扬程水泵

3、轴承损坏

3、更换轴承

启动时电机不转有嗡嗡声

1、电压过低

1、调整电压至额定值

2、电机单相运转

2、检查线路,接通断线

3、泵内有异物卡死

3、清除异物

4、叶轮与内泵盖或吸水板相磨

4、调整叶轮间隙至正常值

不出水或出水量少

1、叶轮反转

1、调换任意两相电源线

2、滤水网被堵塞

2、清除堵塞物

3、进水口漏出水面

3、调低泵位置至淹没

4、输水管泄漏或堵塞

4、更换输水管或清除污物

5、实际扬程太高

5、选取合适扬程的泵



绝缘电阻降至0.5MΩ以下

1、电缆接头损坏

1、重新处理电缆接头

2、定子绕组绝缘损坏

2、更换定子绕组

3、电机腔内进水

3、排除水分,烘干绕组

4、电缆损坏

4、修复电缆

运行不平稳振动严重

1、叶轮严重磨损

1、更换叶轮

2、杂污卡住转动部件

2、清除杂物

3、轴承损坏

3、更换轴承




Copyright 2007-2009 济南金鼎诺泵业有限公司版权所有 鲁ICP备09027371
